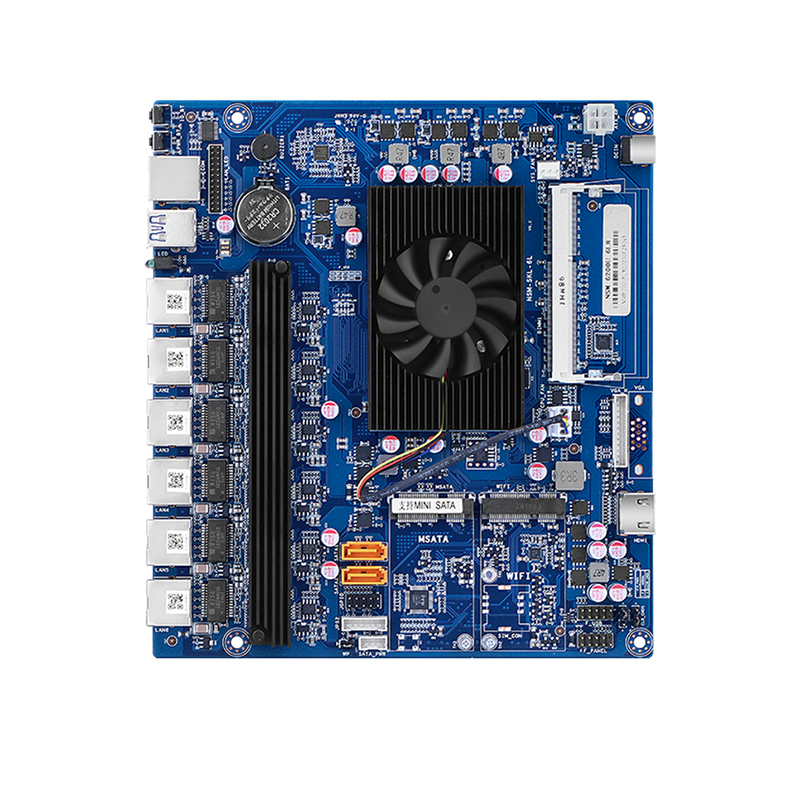

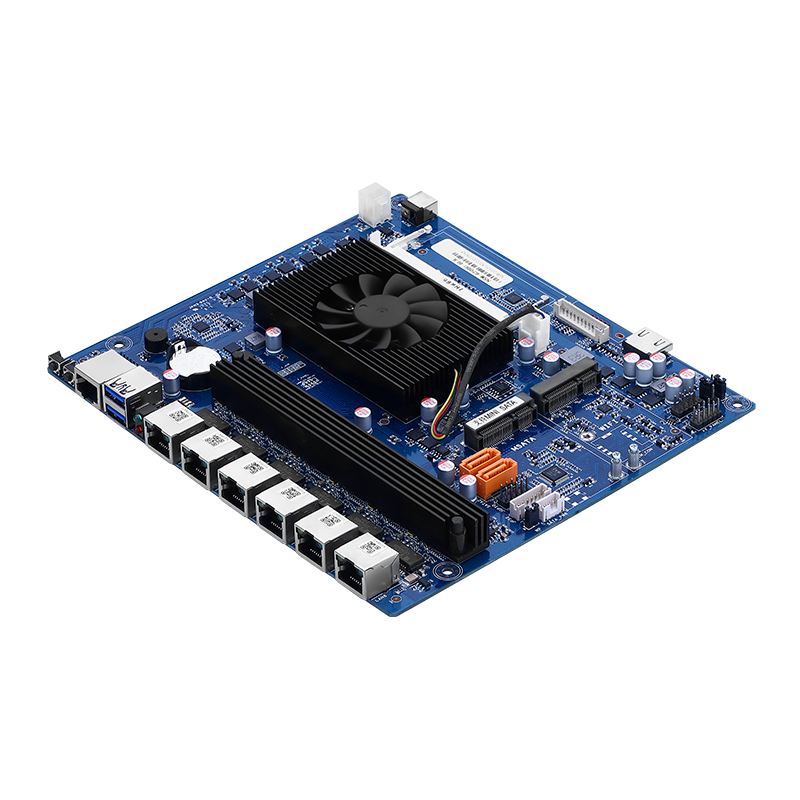

NSM-3865U-6L

    ●支持Intel Skylake /Kabylake 平台 U系列 赛扬/奔腾/酷睿CPU

    ●1*SO-DIMM,DDR3L 1066/1333/1600MHz Memory,最大容量支持16GB

    ●6*Intel 82574L/82583V/211千兆网卡

    ●主板尺寸180X200mm


  • 产品参数

    ●支持Intel Skylake /Kabylake 平台 U系列 赛扬/奔腾/酷睿CPU

    ●1*SO-DIMM,DDR3L 1066/1333/1600MHz Memory,最大容量支持16GB

    ●6*Intel 82574L/82583V/211千兆网卡

    ●主板尺寸180X200mm

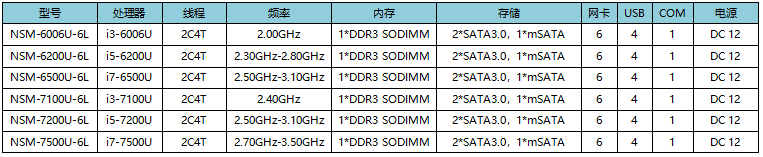

 Model

 NSM-3865U-6L

 处理器

 支持Intel Skylake /Kabylake 平台U系列 赛扬/奔腾/酷睿CPU (如:3865U /7100U / 7200U/7500U等) CPU集成芯片组

 显示芯片

 Intel HD Graphics 510 / 520 / 540 / 610 / 620 / 640

 显示输出

 VGA(内外置选配)+HDMI(外置选配)

 内存

 1*SO-DIMM,DDR3L 1333\1600MHz Memory,最大容量支持16GB

 网卡

 6*Intel 82574L/82583V/211千兆网卡

 存储

 2*SATA3.0

 扩展插槽

 1* M-SATA 1*mini-PCIE

 USB

 2*USB3.0,2*USB2.0(内置需扩展)

 COM

 1*COM(1*RJ45 to COM)

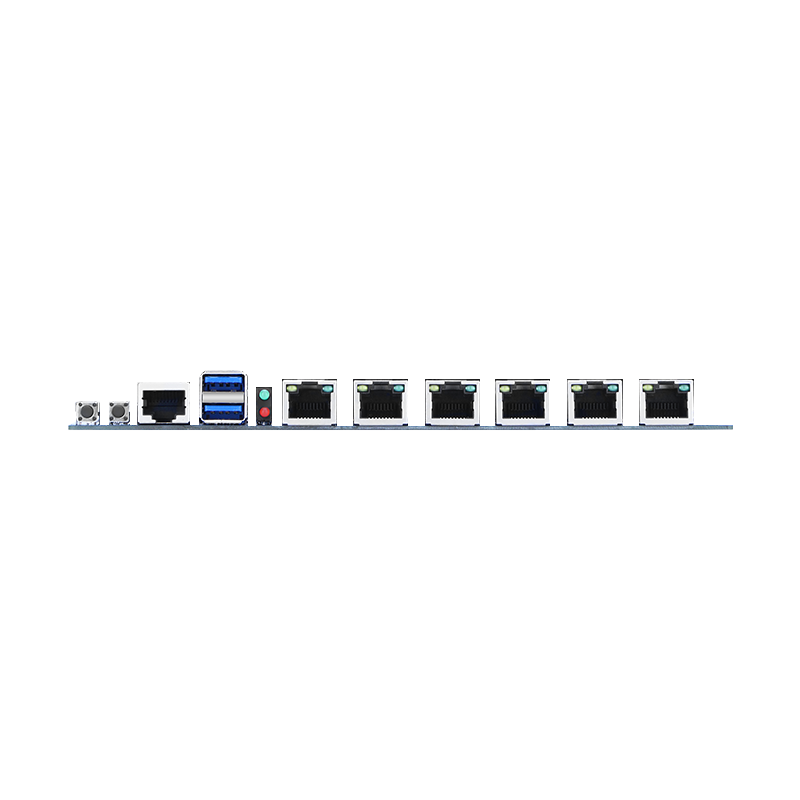

 外置I/O接口

 1*POWER按键

 1*IO按键(用户自定义)

 1*RJ-45 to COM端口

 2*USB3.0端口

 2*LED(电源、硬盘指示灯)

 6*RJ-45 GLAN端口

 1*DC端口

 1*VGA端口(可选)

 1*HDMI端口(可选)

 内部I/O接口

 1*4pin ATX

 1*USB2.0插针(可扩展2个USB端口)

 1*12pin VGA插针

 1*7pin PS/2插针

 1*GPIO插针(支持八路,四进四出)

 1*LAN_LED插针

 1*CLR_CMOS 清CMOS跳帽

 1*AUTO-ON上电自动开机跳帽

 1*F-PANEL插针

 1*JSFAN插针 (SYSTEM FAN)

 1*VGA插针

 1*JCFAN插针 (CPU FAN)

 BIOS

 AMI 64M BIOS

 供电

 DC-IN (Φ2.5) / 内置ATX 4PIN 12V~5A以上

 散热系统

 主板自带CPU散热器和风扇(支持智能温控)

 工作环境

 -15~60℃;0% ~ 95% 相对湿度,无冷凝

 主板尺寸

 180X200MM









规格书

说明书

驱动程序


NSM-3865U-6L
